Diagrama de Ishikawa: Guía Completa

En el vasto universo de la gestión y la mejora continua, existen herramientas que se erigen como verdaderos faros, iluminando el camino hacia la resolución de problemas complejos. Una de ellas, indiscutiblemente, es el Diagrama de Ishikawa, popularmente conocido como diagrama de espina de pescado. Esta poderosa técnica visual, desarrollada por el visionario ingeniero japonés Kaoru Ishikawa en la década de 1960, se ha convertido en un pilar fundamental para identificar, analizar y comprender las causas subyacentes de cualquier efecto o problema. Su simplicidad y eficacia lo hacen accesible a equipos de todos los niveles y en cualquier sector, desde la manufactura hasta los servicios, pasando por la sanidad y la planificación estratégica. Si buscas desentrañar el porqué de un desafío, el diagrama de Ishikawa es tu aliado perfecto para ir más allá de los síntomas y atacar la raíz del asunto.

¿Qué es el Diagrama de Ishikawa y Cuál es su Propósito?

El diagrama de Ishikawa, también denominado diagrama de causa y efecto o diagrama de espina de pescado debido a su inconfundible forma, es una herramienta gráfica diseñada para visualizar las posibles causas de un problema específico. Su objetivo principal es facilitar la identificación de las causas raíz de un efecto no deseado, fomentando un análisis estructurado y exhaustivo.

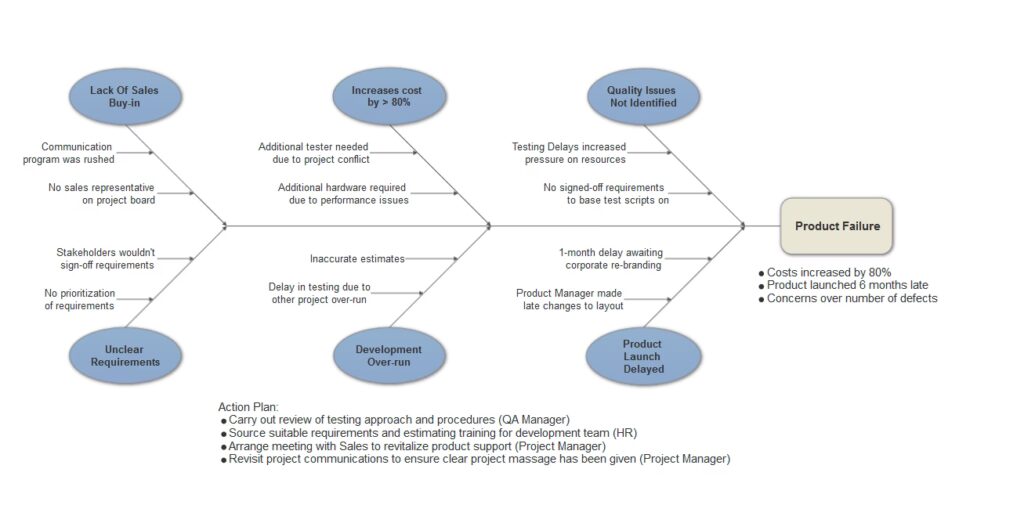

La estructura del diagrama simula el esqueleto de un pez: la 'cabeza' del pez representa el problema o efecto que se desea analizar, mientras que la 'espina central' se extiende horizontalmente. De esta espina principal se ramifican 'espinas' más pequeñas, que son las categorías principales de causas. A su vez, de estas categorías, surgen 'sub-espinas' que detallan las causas potenciales más específicas. Este formato permite que los equipos colaboren en sesiones de lluvia de ideas sistemáticas, asegurándose de que no se pase por alto ninguna posible influencia en el problema.

Al organizar las causas de manera visual y jerárquica, el diagrama de Ishikawa ayuda a los equipos a:

• Comprender la complejidad de un problema al desglosarlo en sus componentes causales.
• Fomentar la participación y el consenso entre los miembros del equipo.
• Identificar patrones y relaciones entre diferentes factores.
• Distinguir entre síntomas superficiales y las verdaderas causas raíz.

Elementos Clave de un Diagrama de Espina de Pescado

Para construir un diagrama de Ishikawa efectivo, es crucial entender sus componentes:

• Efecto o Problema: Se ubica en el extremo derecho del diagrama, dentro de un recuadro. Es el punto de partida del análisis, el desafío que se busca resolver.
• Espina Principal: Una línea horizontal que se extiende desde el recuadro del problema, sirviendo como el 'cuerpo' del pez.
• Categorías de Causas: Son las ramas principales que se conectan en ángulo de 45° a la espina principal. Representan las áreas generales donde podrían residir las causas del problema. Las categorías más comunes varían según el tipo de diagrama (ver sección de tipos), pero un estándar popular es el de las 6M en manufactura: Mano de Obra, Máquina, Materiales, Métodos, Mediciones y Medio Ambiente. En otras industrias, pueden usarse categorías como Personas, Procesos, Equipos, Suministros, etc.
• Causas Potenciales: Son las líneas secundarias que se ramifican de cada categoría principal. Aquí se detallan los factores específicos que podrían estar contribuyendo al problema dentro de cada categoría.
• Sub-causas (o causas de tercer nivel): Si una causa potencial es compleja, se pueden añadir ramificaciones adicionales para desglosarla aún más, profundizando en el análisis con preguntas como "¿Por qué ocurre esto?".
• Flechas y Conexiones: Indican la relación causal, fluyendo desde las sub-causas hacia las causas potenciales, y de estas hacia las categorías, culminando en el efecto final.
• Participantes y Contexto: Aunque no son parte gráfica del diagrama, es fundamental documentar quiénes colaboraron en su creación y el contexto en el que se realizó. Esto añade valor y trazabilidad al análisis.

Tipos de Diagramas de Ishikawa: Adaptando la Herramienta a la Necesidad

Aunque la estructura básica del diagrama de espina de pescado es universal, las categorías de causas pueden adaptarse a la naturaleza del problema y del sector. Esta flexibilidad es una de sus mayores fortalezas, permitiendo un análisis más pertinente y profundo. A continuación, exploramos los tipos más comunes:

1. Diagrama 6M (Manufactura)

Este es el tipo más tradicional y se utiliza predominantemente en entornos de fabricación. Sus seis categorías son:

• Mano de Obra (Manpower): Factores humanos como falta de capacitación, motivación, fatiga, errores.
• Máquina: Problemas con el equipo, maquinaria defectuosa, mantenimiento deficiente.
• Materiales: Calidad de las materias primas, defectos de suministro, almacenamiento inadecuado.
• Métodos: Procedimientos de trabajo, instrucciones, estándares, flujos de proceso.
• Mediciones: Precisión de los instrumentos de medición, errores de calibración, criterios de inspección.
• Medio Ambiente: Condiciones externas o del entorno de trabajo como temperatura, humedad, ruido, iluminación.

2. Diagrama 4S (Servicios)

Ideal para organizaciones de servicios, este tipo se enfoca en aspectos clave de la prestación de servicios:

• Sistemas: Procesos, políticas, software, procedimientos de servicio.
• Entorno (Surroundings): Ambiente físico, atmósfera, factores externos que afectan al servicio.
• Habilidades (Skills): Capacidades del personal, formación, experiencia, conocimiento.
• Proveedores (Suppliers): Calidad de los servicios o productos de terceros, fiabilidad.

3. Diagrama 8P (Administrativo y Servicios)

Especialmente útil en funciones administrativas y en la industria de servicios, sus ocho categorías comienzan con la letra 'P':

• Precio (Price): Estrategias de precios, costos, valor percibido.
• Procesos (Processes): Flujos de trabajo, eficiencia operativa, cuellos de botella.
• Personas (People): Personal, capacitación, actitud, comunicación.
• Producto (Product): Características del servicio o producto ofrecido, calidad, diseño.
• Procedimientos (Procedures): Normas operativas, burocracia, cumplimiento.
• Promoción (Promotion): Marketing, publicidad, comunicación con el cliente.
• Políticas (Policies): Reglas internas, normativas empresariales.
• Ubicación Física (Physical Location): Acceso, infraestructura, diseño del espacio.

4. Diagrama Simple (o Abierto)

Este tipo no tiene categorías predeterminadas, lo que lo hace el más flexible. El equipo de trabajo define sus propias categorías de causas en función del problema específico. Es ideal cuando el problema no encaja claramente en los modelos preestablecidos o cuando se busca una mayor personalización del análisis.

5. Diagrama 3M (Manufactura Simplificado)

Una versión más simplificada del 6M, que se centra en tres categorías fundamentales en la manufactura:

• Mano de Obra: Aspectos relacionados con el personal.
• Maquinaria: Todo lo concerniente a los equipos.
• Materiales: La calidad y disponibilidad de las materias primas.

6. Diagrama para Diseño de Experimentos

Aunque menos conocido, este enfoque utiliza el diagrama para organizar factores en la configuración de experimentos. Las categorías pueden incluir:

• Factores Controlables: Variables que se pueden manipular.
• Factores Incontrolables: Variables que no se pueden controlar pero que afectan el experimento.
• Factores Constantes: Elementos que se mantienen sin cambios.
• Factores Bloqueados: Elementos que se neutralizan o agrupan para reducir su impacto.

La elección del tipo de diagrama dependerá de la naturaleza del problema, la industria y la información disponible. La clave es seleccionar el que mejor se ajuste para facilitar un análisis profundo y relevante.

¿Cómo Elaborar un Diagrama de Ishikawa Correctamente? Pasos Fundamentales

La construcción de un diagrama de Ishikawa es un proceso colaborativo y sistemático que se beneficia enormemente de la participación de un equipo multidisciplinario. Siguiendo estos pasos, se puede asegurar un análisis completo y efectivo:

Paso 1: Definir y Enunciar el Problema

Este es el paso más crítico. El problema o efecto debe ser identificado, acordado y redactado de manera clara, concisa y específica. Debe responder a preguntas como: ¿Qué está ocurriendo? ¿Quién está involucrado? ¿Cuándo y dónde se manifiesta? Un enunciado vago conducirá a un análisis confuso. Por ejemplo, en lugar de "Bajas ventas", un enunciado claro sería "Disminución del 20% en las ventas del producto X en el último trimestre en la región Y".

Paso 2: Dibujar la Estructura Básica del Diagrama

Una vez definido el problema, se dibuja la estructura del pez. Coloca el enunciado del problema en un recuadro a la derecha de un espacio amplio (una pizarra, una hoja grande). Luego, traza una línea horizontal que se extienda desde este recuadro hacia la izquierda, formando la 'espina dorsal' del pez. Este es el punto de partida visual de tu análisis.

Paso 3: Realizar una Lluvia de Ideas y Definir las Categorías Principales de Causas

Con tu equipo, haz una lluvia de ideas para identificar las categorías generales de factores que podrían estar contribuyendo al problema. Si el problema se enmarca en un contexto específico (ej. manufactura), puedes usar las categorías predefinidas (6M, 4S, 8P, etc.). Si no, el equipo puede crear sus propias categorías. Dibuja una línea en ángulo de 45 grados para cada categoría, conectándola a la espina principal, y etiqueta claramente cada una de ellas.

Paso 4: Identificar las Causas Potenciales Específicas

Para cada categoría principal, el equipo debe hacer una lluvia de ideas sobre todas las posibles causas específicas que podrían estar generando el problema. La pregunta clave aquí es "¿Por qué ocurre este problema dentro de esta categoría?". Dibuja líneas más cortas que se ramifiquen desde las categorías principales para representar estas causas potenciales. Si una causa potencial es compleja, puedes seguir preguntando "¿Por qué ocurre esto?" y añadir sub-ramas (causas de segundo o tercer nivel) para profundizar el análisis. Es fundamental que el equipo sea lo más exhaustivo posible en esta fase, sin censurar ninguna idea inicial.

Paso 5: Analizar y Priorizar el Diagrama

Una vez que el diagrama esté completo con todas las causas potenciales identificadas, es momento de analizarlo. El equipo debe revisar cada causa, buscando aquellas que aparezcan en múltiples secciones o que parezcan ser las más influyentes. Se pueden usar técnicas como los "5 Porqués" (preguntar "por qué" repetidamente para llegar a la raíz) para profundizar en las causas más prometedoras. El objetivo es identificar las causas raíz más probables y significativas del problema.

Paso 6: Planificar las Acciones y Soluciones

El diagrama de Ishikawa es una herramienta de análisis, no de solución. Una vez identificadas las causas raíz, el siguiente paso es definir acciones concretas para abordarlas. Esto puede implicar la recolección de datos adicionales para validar las hipótesis, la implementación de experimentos, o el desarrollo de planes de mejora. Las causas identificadas deben ser priorizadas según su impacto y la facilidad de intervención, para luego asignar responsabilidades y plazos para las soluciones.

Ventajas y Desventajas de Utilizar el Diagrama de Ishikawa

Como toda herramienta, el diagrama de espina de pescado tiene sus puntos fuertes y sus limitaciones:

Ventajas

• Visualización Clara: Su formato gráfico facilita la comprensión de las complejas relaciones de causa y efecto, haciendo que el problema sea más digerible para todos los involucrados.
• Análisis en Profundidad: Permite ir más allá de los síntomas superficiales para descubrir las causas raíz, evitando soluciones temporales o ineficaces.
• Fomenta la Colaboración: Es una herramienta ideal para sesiones de lluvia de ideas en equipo, promoviendo el consenso y la participación multidisciplinaria.
• Identifica Cuellos de Botella y Oportunidades de Mejora: Al mapear visualmente los procesos y sus posibles fallas, es más fácil detectar puntos débiles y áreas con potencial de optimización.
• Mejora la Comprensión General: Ayuda a que todos los miembros del equipo, desde la gerencia hasta el personal operativo, entiendan mejor su rol y cómo sus acciones impactan en el problema.
• Fácil de Aplicar: No requiere conocimientos estadísticos avanzados, lo que lo hace accesible a una amplia gama de usuarios.

Desventajas

• Simplicidad Engañosa: En problemas extremadamente complejos con múltiples interdependencias, la estructura lineal del diagrama puede dificultar la representación de todas las relaciones intrincadas.
• Dependencia del Espacio: Para problemas con muchas causas y sub-causas, el diagrama puede volverse muy grande y difícil de manejar si no se dispone de suficiente espacio físico o herramientas digitales adecuadas.
• Puede Ser Superficial si No se Profundiza: Si el equipo no se compromete a preguntar "por qué" repetidamente, el diagrama podría quedarse en un nivel de causas superficiales sin llegar a la raíz.
• No Ofrece Soluciones Directas: Es una herramienta de análisis, no de resolución. Una vez identificadas las causas, se requieren otras herramientas y acciones para implementar soluciones.

Usos Estratégicos del Diagrama de Ishikawa en Diversos Sectores

La versatilidad del diagrama de Ishikawa lo convierte en una herramienta invaluable en múltiples contextos empresariales y organizacionales:

• Identificación de Causas Raíz: Su uso principal. Permite desglosar cualquier problema, desde la baja calidad de un producto hasta la insatisfacción del cliente, para encontrar sus orígenes.
• Resolución de Problemas: Al comprender las causas, los equipos pueden desarrollar soluciones más efectivas y sostenibles, en lugar de solo tratar los síntomas.
• Mejora de la Calidad: Fundamental en la gestión de la calidad (ISO 9001, Six Sigma, Lean Manufacturing). Ayuda a identificar las causas de defectos, errores o ineficiencias en los procesos.
• Análisis de Procesos: Útil para mapear y comprender los flujos de trabajo, identificar puntos de fallo y optimizar la eficiencia operativa.
• Gestión de Riesgos: Permite anticipar posibles problemas al identificar las causas potenciales de riesgos empresariales, facilitando la implementación de medidas preventivas.
• Planificación Estratégica: Ayuda a comprender los factores que pueden impedir el logro de objetivos estratégicos, permitiendo tomar decisiones más informadas.
• Comunicación y Colaboración: Sirve como un lenguaje visual común que facilita la discusión y el consenso entre diferentes departamentos o equipos sobre un problema.
• Desarrollo de Productos y Servicios: Durante la fase de diseño, puede usarse para prever posibles problemas de calidad o rendimiento y abordarlos proactivamente.
• Evaluación de Clientes y Mercado: Si hay insatisfacción del cliente o pérdida de cuota de mercado, el diagrama puede ayudar a identificar las causas subyacentes.
• Capacitación y Aprendizaje: El proceso de creación del diagrama en sí mismo es una excelente herramienta educativa para enseñar a los equipos cómo pensar de manera analítica y sistemática.

Preguntas Frecuentes sobre el Diagrama de Ishikawa

¿Quién creó el diagrama de Ishikawa y por qué?

El diagrama de Ishikawa fue desarrollado por el Dr. Kaoru Ishikawa, un ingeniero japonés y pionero en la gestión de la calidad, en la década de 1960. Lo creó para ayudar a los equipos a identificar y visualizar de manera sistemática las posibles causas de un problema, facilitando la resolución de problemas y la mejora continua en la fabricación y otros sectores.

¿Cuáles son las 7 categorías en un diagrama de espina de pescado?

Aunque comúnmente se habla de las '6M' en manufactura (Mano de Obra, Máquina, Materiales, Métodos, Mediciones, Medio Ambiente), en algunos contextos se añade una séptima categoría, 'Medición', o se considera 'Medición' como parte intrínseca de las '6M'. Las categorías pueden variar según el tipo de diagrama (4S, 8P, etc.) y la naturaleza del problema que se analiza, adaptándose a la necesidad específica de la organización.

¿Cuál es la diferencia entre un problema y un efecto en el diagrama de Ishikawa?

En el contexto del diagrama de Ishikawa, el 'problema' y el 'efecto' son términos que se usan indistintamente para referirse a la situación no deseada que se está analizando. Es lo que se coloca en la 'cabeza del pez' y sobre lo cual se busca identificar las causas raíz.

¿Puedo usar el diagrama de Ishikawa para problemas no relacionados con la calidad o la manufactura?

Absolutamente. Aunque nació en la manufactura, su flexibilidad lo hace aplicable a cualquier campo. Puede usarse para analizar problemas de servicio al cliente, eficiencia administrativa, desafíos de marketing, problemas de salud, o incluso para planificar experimentos, adaptando las categorías de causas a la situación específica.

¿Qué hago después de completar el diagrama de Ishikawa?

Completar el diagrama es solo el primer paso. Una vez identificadas las posibles causas, el siguiente paso es validar cuáles son las causas raíz reales a través de la recopilación de datos, experimentos o análisis adicionales. Luego, se deben desarrollar e implementar planes de acción para abordar estas causas raíz, monitorear los resultados y asegurar que el problema se resuelva de manera sostenible.

El diagrama de Ishikawa es más que una simple herramienta; es una filosofía de trabajo que promueve la reflexión profunda y la colaboración. Su dominio permite a cualquier organización no solo resolver problemas, sino también anticiparse a ellos, fomentando una cultura de mejora continua y excelencia.
