Creando Diagramas Entidad-Relación: Guía Completa

En el vasto y complejo mundo de la gestión de datos, la capacidad de visualizar y comprender relaciones intrincadas es un activo invaluable. Los Diagramas Entidad-Relación (ERD), a menudo denominados diagramas relacionales, emergen como la herramienta por excelencia para esta tarea. Son representaciones gráficas que desglosan la estructura de una base de datos, mostrando cómo las diferentes piezas de información se conectan entre sí. Aunque su creación puede parecer una tarea desafiante al principio, especialmente sin una comprensión clara de sus fundamentos y las mejores prácticas, con la guía adecuada, se convierte en un proceso lógico y gratificante. Este artículo tiene como objetivo desmitificar la elaboración de ERD, proporcionando un camino claro y estructurado para que puedas construir diagramas precisos y efectivos que sirvan como el cimiento de cualquier sistema de información robusto.

Desde la conceptualización inicial hasta la iteración final, cada fase del proceso de creación de un ERD juega un papel crucial en el éxito de un proyecto de base de datos. Nos adentraremos en cada etapa, brindando ejemplos y consejos prácticos para asegurar que tu diagrama no solo sea funcional, sino también intuitivo y fácil de interpretar por cualquier miembro de tu equipo. Prepárate para transformar la complejidad de los datos en una claridad visual.

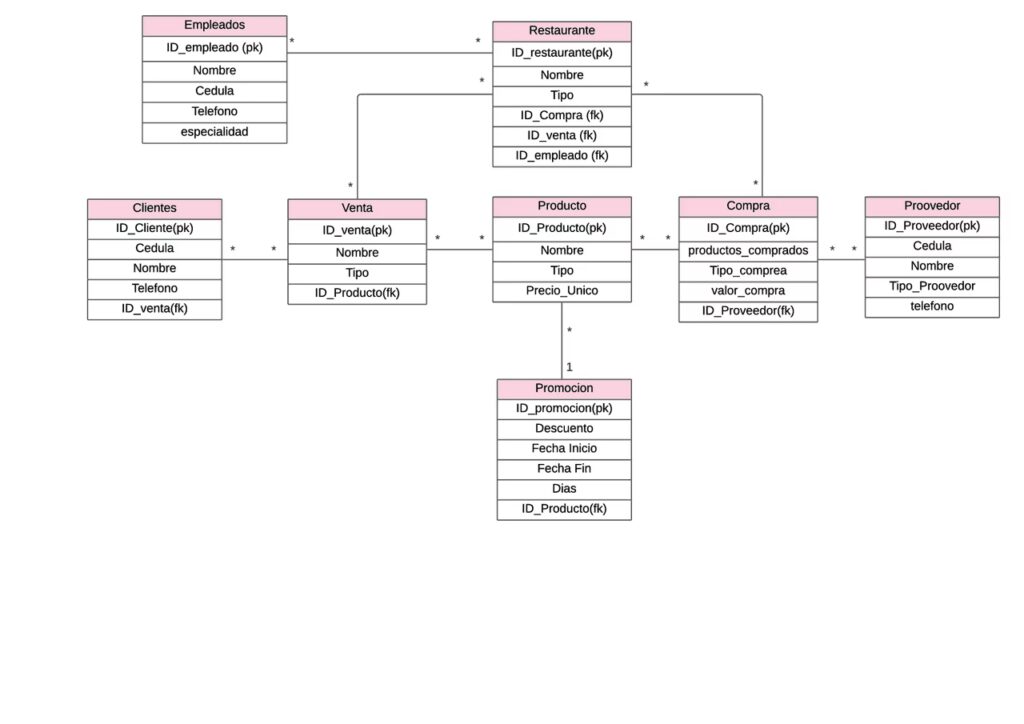

¿Qué es un Diagrama Entidad-Relación (ERD)?

Antes de sumergirnos en el 'cómo', es fundamental entender el 'qué'. Un Diagrama Entidad-Relación, o ERD, es una herramienta de modelado de datos que los analistas de negocios y los ingenieros de bases de datos utilizan para evaluar el alcance de las bases de datos que necesitan sus organizaciones y para planificar cómo se almacenarán los datos de manera eficiente. Actúa como un plano visual de una base de datos, mostrando las principales entidades (objetos, conceptos, o eventos de interés) y las relaciones que existen entre ellas.

Los ERD son componentes vitales en la fase de ingeniería de software de un proyecto de base de datos. Al establecer los requisitos para la arquitectura de los sistemas de información y la estructura de la base de datos, informan directamente a los desarrolladores sobre cómo construir el sistema. Dentro del enfoque de tres esquemas para la ingeniería de software en sistemas de gestión de bases de datos (DBMS), el ERD representa el nivel conceptual. Esto significa que proporciona una vista de alto nivel y lógica de la base de datos, independiente de cualquier implementación física específica.

La integración de datos es un proceso de ingeniería complejo con muchas partes móviles. Un ERD simplifica esta complejidad, ayudando a los ingenieros de datos a conceptualizar el sistema global, identificar posibles redundancias o inconsistencias y, en última instancia, reducir la posibilidad de errores costosos durante el desarrollo y la implementación. En esencia, un ERD es el lenguaje universal para describir la estructura de los datos, facilitando la comunicación entre equipos técnicos y no técnicos.

Preparación Esencial para un ERD Exitoso

La base de cualquier diagrama Entidad-Relación sólido reside en una preparación meticulosa. Antes incluso de considerar dibujar la primera línea, es imperativo establecer un entendimiento profundo del proyecto y los datos involucrados. Esta fase inicial no solo sienta las bases para un ERD comprensivo y efectivo, sino que también minimiza la necesidad de revisiones extensas en etapas posteriores.

Considera los siguientes pasos fundamentales en tu fase de preparación:

• Comprende los Objetivos y Metas del Proyecto: Inicia por una inmersión profunda en los propósitos y las metas de tu proyecto. ¿Qué problema intenta resolver la base de datos? ¿Qué información necesita almacenar y cómo se utilizará esa información? Recopila toda la información necesaria sobre el sistema o la base de datos con la que estás trabajando. Esto puede implicar entrevistas con las partes interesadas, revisión de documentación existente o análisis de los flujos de trabajo actuales. Una comprensión clara de los requisitos funcionales y no funcionales es crucial.
• Identifica las Principales Entidades Involucradas: Una vez que tengas una visión clara del proyecto, el siguiente paso es identificar las principales entidades que formarán parte del sistema. Estas entidades representan objetos, conceptos o personas del mundo real que son relevantes para tu base de datos. Piensa en los sustantivos clave en la descripción de tu sistema. Por ejemplo, en un sistema de ventas, las entidades podrían ser 'Cliente', 'Producto' y 'Pedido'. La identificación precisa de las entidades es el primer pilar de tu ERD.
• Considera las Relaciones entre Entidades: Con las entidades clave identificadas, el siguiente paso es determinar cómo interactúan y dependen entre sí. ¿Un 'Cliente' realiza un 'Pedido'? ¿Un 'Pedido' contiene varios 'Productos'? Entender estas conexiones es fundamental para modelar la lógica de negocio. En esta etapa, no te preocupes por los detalles de la cardinalidad o los atributos; simplemente mapea las conexiones lógicas. Esta fase de preparación asegura que tu ERD sea un reflejo preciso y útil de los requisitos de tu sistema.


  Guía Paso a Paso para Construir tu ERD Perfecto

  Una vez completada la fase de preparación, estás listo para comenzar a construir tu diagrama Entidad-Relación. Plataformas de colaboración digital como Miro ofrecen plantillas gratuitas y herramientas intuitivas que facilitan este proceso. Sigue estos pasos para crear un ERD claro y visualmente atractivo:

  1. Identificación de Entidades Clave

  El primer y más crucial paso es identificar todas las entidades que conformarán tu base de datos o proceso. Este paso es altamente dependiente del contexto de tu proyecto. Si estás mapeando una base de datos o un software, tus entidades serán los elementos clave dentro de ese sistema. Si tu enfoque es un proceso de negocio o una estructura organizacional, te centrarás en los elementos empresariales y las funciones relevantes. La clave es identificar las entidades adecuadas que representen los componentes fundamentales del modelo que intentas mapear. Para ayudarte a empezar, aquí tienes algunos ejemplos comunes de entidades ERD:

  • Personas: Como un 'Cliente', un 'Empleado', un 'Estudiante' o un 'Paciente'.
  • Objetos: Ejemplos incluyen 'Productos', 'Maquinaria', 'Vehículos' o 'Libros'.
  • Eventos: Como la 'Captación de Clientes', la 'Finalización de una Venta' o la 'Realización de una Renovación'.

  En esta etapa, no te preocupes por el orden o la disposición de los elementos. El objetivo es asegurar que cada entidad relevante esté identificada para que tu diagrama sea lo más preciso y completo posible.

  2. Añadiendo Atributos a tus Entidades

  Con tus entidades definidas, el siguiente paso es enriquecerlas añadiendo atributos. Los atributos son las características o propiedades que describen y detallan una entidad. Utilicemos un ejemplo práctico: si una de tus entidades es 'Producto', y dentro de esta entidad te interesa el color, los atributos de 'Color' podrían incluir:

  • Nombre del Color (ej., 'Rojo', 'Azul')
  • Código del Color (ej., 'FF0000', '0000FF')
  • ID del Color (un identificador único para cada color)

  Esta información añade detalles vitales a cada entidad. Los atributos son esenciales ya sea que estés mapeando una base de datos o esquematizando un proceso de negocio, ya que definen todas las propiedades que caracterizan una entidad, trayendo información clave al primer plano del diagrama. Piensa en ellos como los adjetivos que describen los sustantivos (entidades).

  3. Trazando las Relaciones entre Entidades

  Una vez que las entidades y sus atributos están definidos, es el momento de trazar sus relaciones. Las relaciones describen cómo las entidades interactúan o están conectadas entre sí. Utilizando líneas de conexión y flechas (si la relación es direccional), conecta las entidades que tienen una interacción significativa. Es importante recordar que no todas las entidades tendrán una relación directa entre sí, y eso es perfectamente normal. Concéntrate en los elementos que se relacionan y únelos.

  Una vez que hayas colocado todas las líneas de conexión, el siguiente paso es añadir etiquetas descriptivas a estas líneas. Estas etiquetas explican el tipo de relación. Por ejemplo, si tienes dos entidades: 'Cliente' y 'Pedido'. Puedes añadir una etiqueta a la línea de conexión que diga 'Realiza' o 'Lugares', indicando que un 'Cliente' 'Realiza' o 'Lugares' un 'Pedido'. Aunque es un detalle pequeño, esta etiqueta proporciona un contexto adicional crucial, facilitando la comprensión de cómo y por qué se conectan ciertos elementos en el diagrama.

  4. Definiendo la Cardinalidad: La Cantidad Importa

  Para proporcionar información aún más detallada sobre las relaciones, se utilizan las cardinalidades. Las cardinalidades definen los atributos numéricos de las relaciones entre entidades, es decir, la cantidad de información o datos que fluyen entre ellas. Representan cuántas instancias de una entidad están relacionadas con cuántas instancias de otra entidad. Los símbolos pequeños en cada línea o flecha de conexión reflejan estos valores numéricos. Los símbolos varían en función de la cantidad de información que fluye y en qué dirección se mueve.

  Algunos ejemplos de cardinalidades comunes son:

  • Una relación de uno a uno (1:1): Un cliente que solo puede comprar un producto a la vez.
  • Una relación de uno a muchos (1:N): Un cliente que puede comprar varios productos a la vez.
  • Una relación de muchos a muchos (N:M): Un grupo de clientes que pueden comprar varios productos a la vez.

  Para que el diagrama sea lo más claro y conciso posible, es fundamental considerar la cardinalidad. Esto te permite mostrar exactamente cuánta información se mueve entre las entidades y en qué dirección. Como resultado, cualquier persona que lea el diagrama tendrá al instante una imagen clara de cómo fluyen los datos a través de toda la base de datos o sistema. A continuación, se presenta una tabla comparativa de los tipos de cardinalidad más comunes:

  Tipo de Cardinalidad	Descripción	Ejemplo
  Uno a Uno (1:1)	Una instancia de la entidad A se relaciona con una y solo una instancia de la entidad B, y viceversa.	Un cliente tiene una y solo una dirección de facturación principal.
  Uno a Muchos (1:N)	Una instancia de la entidad A puede relacionarse con múltiples instancias de la entidad B, pero una instancia de B solo puede relacionarse con una instancia de A.	Un autor puede escribir múltiples libros, pero un libro solo es escrito por un autor.
  Muchos a Muchos (N:M)	Una instancia de la entidad A puede relacionarse con múltiples instancias de la entidad B, y una instancia de la entidad B puede relacionarse con múltiples instancias de la entidad A.	Un estudiante puede matricularse en múltiples cursos, y un curso puede tener múltiples estudiantes matriculados.

  5. Compartiendo y Colaborando en tu ERD

  Con el diagrama final listo para su revisión, es el momento crucial de compartir tu ERD con las partes interesadas. Esto incluye a los miembros del equipo, así como a las partes externas, como inversores o accionistas, si es relevante. Compartir el diagrama permite un valioso intercambio de ideas, donde los participantes pueden hacer preguntas, ofrecer sugerencias y proporcionar comentarios constructivos. Este ciclo de retroalimentación es vital para asegurar que el ERD represente con precisión los requisitos del negocio y la estructura de datos deseada.

  Herramientas colaborativas como la plataforma de Miro hacen que este proceso sea excepcionalmente fácil. Simplemente compartes el tablero del diagrama con las partes relevantes, y ellos pueden añadir comentarios directamente sobre el diagrama, resaltar áreas específicas o incluso realizar ediciones en tiempo real (si se les otorgan los permisos). Esta capacidad de colaboración en vivo agiliza el proceso de revisión y asegura que todos estén alineados con la visión del modelo de datos.



  6. Mantenimiento y Actualización Constante

  El modelado de datos no es una tarea de una sola vez; es un proceso continuo. Con el paso del tiempo, es probable que el modelo conceptual de tu base de datos cambie. El software puede necesitar actualizaciones, las bases de datos pueden requerir nuevos elementos, y las estructuras de equipo pueden evolucionar, haciendo que los diagramas queden obsoletos rápidamente si no se gestionan adecuadamente. Para asegurarte de que tu diagrama Entidad-Relación esté siempre al día y sea un reflejo preciso de la realidad de tu sistema, es fundamental actualizarlo con regularidad.

  Esto implica que cada vez que haya un cambio significativo en los requisitos del negocio o en la estructura de la base de datos, debes volver al tablero de dibujo e implementar esas modificaciones en tu ERD. Incluso si no hay cambios evidentes, es una buena práctica revisar el diagrama periódicamente para asegurarte de que sigue siendo preciso y relevante. Cuanto más a menudo lo revises, más fácil te resultará mantenerlo alineado con la evolución de tu proyecto.

  Aunque la actualización periódica de un diagrama puede parecer una tarea que consume tiempo, las plataformas digitales como Miro facilitan enormemente el proceso. Con funciones de arrastrar y soltar, puedes mover componentes de tu diagrama, añadir nuevas formas de entidad y editar texto existente con solo unos clics. Además, como todos los cambios aparecen en tiempo real, todos los miembros de tu equipo siempre verán la versión más actualizada, sin importar dónde se encuentren, lo que garantiza la coherencia y evita confusiones.

  Consejos y Mejores Prácticas para ERD Eficientes

  Para garantizar la precisión de tu Diagrama Entidad-Relación y optimizar tu proceso de creación, considera aplicar los siguientes consejos y mejores prácticas:

  • Usa Convenciones de Nomenclatura Adecuadas: Mantén la consistencia y la claridad utilizando nombres descriptivos y significativos para tus entidades y atributos. Por ejemplo, en lugar de 'C1', usa 'Cliente'. En lugar de 'FN', usa 'FechaNacimiento'. Nombres claros hacen el diagrama mucho más comprensible para todos los involucrados.
  • Mantén el Diagrama Conciso: Enfócate en las entidades y relaciones más relevantes para el propósito del diagrama. Evita la complejidad innecesaria que podría obstaculizar la comprensión. Un ERD efectivo comunica claramente la estructura sin abrumar al lector con detalles superfluos. Si un diagrama se vuelve demasiado grande, considera dividirlo en módulos lógicos.
  • Valida el Diagrama con los Requisitos del Proyecto: Asegúrate de que tu ERD representa con precisión el sistema o la base de datos según los requisitos iniciales. Realiza revisiones periódicas con las partes interesadas para confirmar que no se han omitido ni malinterpretado los requisitos clave. La validación temprana ahorra tiempo y recursos a largo plazo.
  • Revisa y Actualiza Regularmente: Los proyectos y sistemas evolucionan. Revisa y actualiza tu diagrama con regularidad a medida que avanza el proyecto y surgen nuevos requisitos o cambios en la estructura de datos. Un ERD desactualizado puede ser más perjudicial que no tener ninguno.

  Herramientas Recomendadas para la Creación de ERD

  Cuando se trata de dibujar diagramas ER, tener la herramienta adecuada puede marcar una gran diferencia en tu productividad y en la calidad de tus diagramas. Las herramientas modernas ofrecen funcionalidades que simplifican el proceso, desde la creación de formas hasta la colaboración en tiempo real.

  Las plataformas digitales suelen ofrecer plantillas de diagrama entidad-relación que proporcionan un punto de partida útil, permitiéndote iniciar rápidamente tu proceso de diagramación y personalizarlo para ajustarse a tus necesidades específicas. Alternativamente, puedes comenzar desde cero utilizando un paquete de formas ERD que te proporciona todas las figuras y conectores estándar necesarios para construir tu diagrama.

  Es importante también familiarizarse con las diferencias visuales y conceptuales entre, por ejemplo, un diagrama entidad relación uno a muchos y un diagrama entidad relación muchos a muchos, ya que cada tipo de relación tiene su propia representación gráfica y sus propias implicaciones en el diseño de la base de datos.

  Preguntas Frecuentes sobre Diagramas ER

  ¿Qué es un Diagrama Entidad-Relación (ERD)?

  Un ERD es una representación visual de la estructura de una base de datos. Muestra las entidades (objetos, conceptos, personas) de interés y cómo se relacionan entre sí. Es una herramienta fundamental en el diseño de bases de datos para planificar y organizar los datos.

  ¿Por qué son importantes los ERD?

  Los ERD son cruciales porque proporcionan un plano claro y conciso de la base de datos, facilitando la comunicación entre desarrolladores, analistas y partes interesadas. Ayudan a identificar la información necesaria, planificar su almacenamiento y reducir errores en la arquitectura de los sistemas de información.

  ¿Quién utiliza los ERD?

  Principalmente, los analistas de negocios, ingenieros de bases de datos, arquitectos de software y desarrolladores utilizan los ERD. Sin embargo, cualquier persona involucrada en la conceptualización o gestión de datos puede beneficiarse de su comprensión.

  ¿Cuál es la diferencia entre entidad y atributo?

  Una entidad es un objeto o concepto del mundo real sobre el cual se desea almacenar información (ej., 'Cliente', 'Producto'). Un atributo es una característica o propiedad que describe una entidad (ej., para 'Cliente', sus atributos podrían ser 'Nombre', 'Dirección', 'Teléfono').

  ¿Qué es la cardinalidad en un ERD?

  La cardinalidad define el número de instancias de una entidad que pueden asociarse con el número de instancias de otra entidad a través de una relación. Se expresa comúnmente como uno a uno (1:1), uno a muchos (1:N) o muchos a muchos (N:M), indicando la naturaleza cuantitativa de la conexión.

  ¿Con qué frecuencia debo actualizar mi ERD?

  Idealmente, un ERD debe actualizarse cada vez que haya un cambio significativo en los requisitos del negocio, la estructura de la base de datos o el proceso que representa. Una revisión periódica (por ejemplo, trimestral o semestral) también es recomendable para asegurar que el diagrama se mantenga preciso y relevante.
